次世代系統架構規劃與評估報告
AIoT 主動式工安防護系統
從「被動通報」邁向「實體警報」的工業級解決方案
提案人：洪益華
目錄與大綱
- 壹、專案回顧與系統展示 (育秀盃銅獎基礎)
- 貳、次世代實體架構：邊緣運算與封閉網路
- 參、防護與資安：實體阻斷、雙重解除與戰情備份

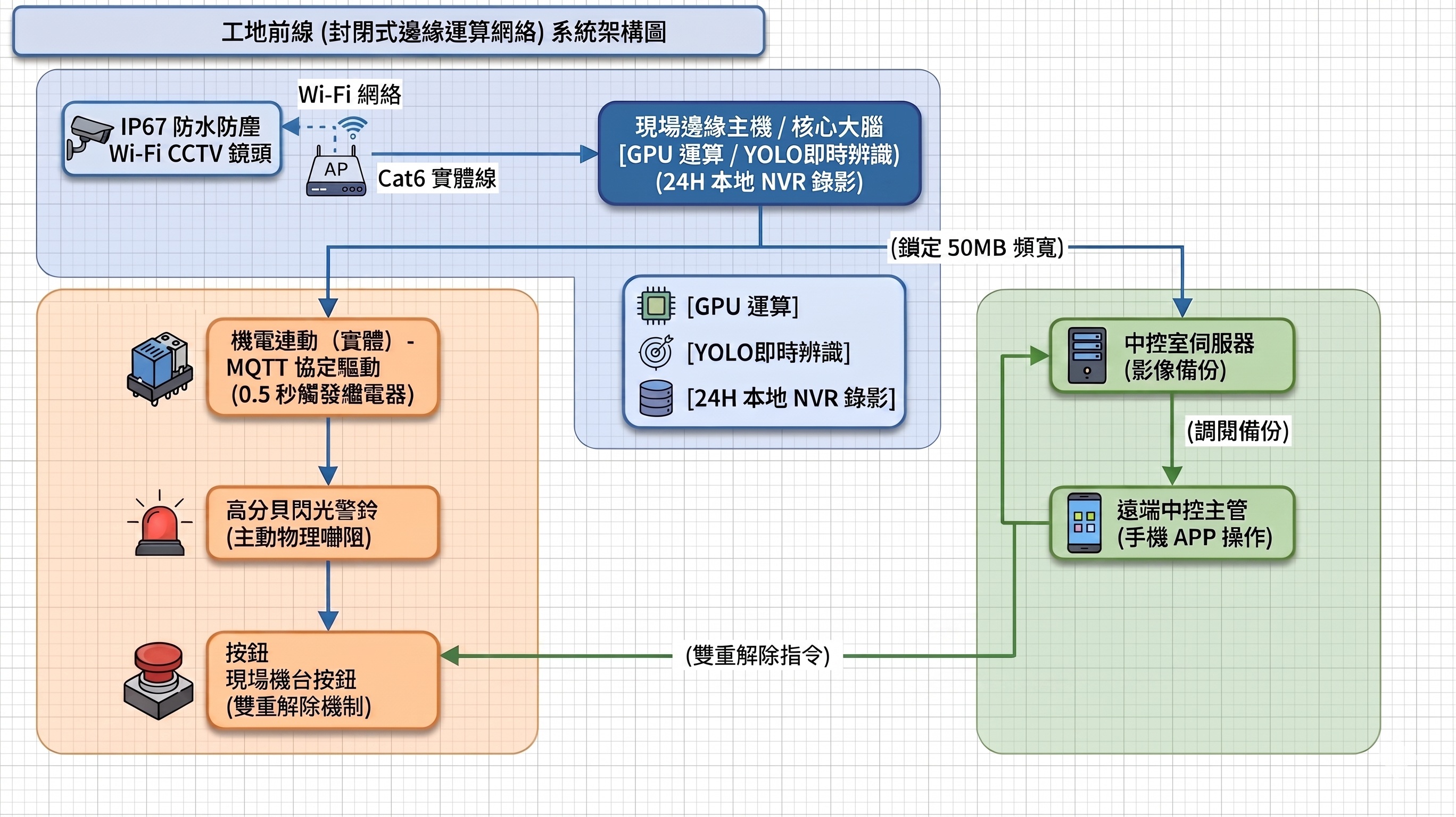

- 肆、系統架構總覽：防護機制與資料流
- 伍、專案可行性評估：預算與時程規劃
- 陸、完整系統運作展示影片
專案回顧與系統展示
- 第一代基礎 (第21屆 育秀盃 數位應用類 銅獎)：
已實作 YOLO 影像辨識、動態軌跡追蹤，並整合太陽能與基礎通訊。
- 現行痛點：被動通報的極限
傳統推播僅能「事後通知」，無法在最初 1 秒內阻止危險發生。
- 升級目標：
跨入結合「大腦(AI)與手腳(機電)」的工業級產品。
次世代實體網路：封閉與穩定
- 機動性感測：
採用 IP67級 Wi-Fi CCTV，免拉線工程，支援行動電源供電。
- 高強度骨幹：
戶外高功率 AP 透過 Cat6 實體線 直連工業主機，建立穩定 LAN 網路。
- 頻寬優化：
固定頻寬將影像同步中控室，減少現場 AI 主機消耗並確保即時監看。
現場邊緣主機 (Edge Server)
- IP67 工業防護：
GPU 高效能主機封裝於防水弱電箱，適應惡劣營造環境。
- 雙重高負載任務：
同時執行 YOLO 即時辨識 與 24 小時不間斷 2TB NVR 錄影。
- 極低延遲：
運算發生在現場，省去雲端傳輸，爭取黃金反應時間。
防護與資安：阻斷、解鎖與備份
- 機電連動：
辨識異常後 0.5 秒內透過 MQTT 驅動繼電器，觸發高分貝閃光警鈴。
- 雙重解除：
現場按鈕僅能初步暫停，必須由中控室最終解鎖，嚴防盲目操作。
- 安全調閱：
現場主機直推雲端 APP；手機僅能調閱中控紀錄，保護核心主機資源。
專案可行性：預算與時程評估
硬體建置預算
| 項目 | 金額 |
|---|
| GPU 邊緣主機 (IP67) | NT$ 200,000 |
| 中控伺服器與備份硬碟 | NT$ 50,000 |
| 戶外 PoE 網路骨幹 AP | NT$ 20,000 |
| IP67 CCTV 與機電模組 | NT$ 30,000 |
| 總預算 | NT$ 300,000 |
報告完畢
具備商業落地能力的 AIoT 解決方案
感謝聆聽與指教
